電子皮帶秤
電 子 皮 帶 秤
一、概述：
ICS系列電子皮帶秤是在皮帶輸送機上對散狀物料進行連續計量的理想設備， 具有結構簡單、 稱量準確、 使用穩定、 操作方便、 維護量小等優點，不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕等環境，廣泛應用于建材、冶金、電力、化工、煤炭、礦山、港口等行業的輸送過程計量?？筛鶕?jù)現場安裝空間和皮帶機速度分為單托輥、雙托輥、三托輥和四托輥結構。
二、工作原理：
在皮帶秤上有一個稱重傳感器裝在稱重橋架上，工作時，將檢測到皮帶上的物料重量送入稱重儀表，同時由測速傳感器皮帶輸送機的速度信號也送入稱重儀表，儀表將速度信號與稱重信號進行積分處理，得到瞬時流量及累計量。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。

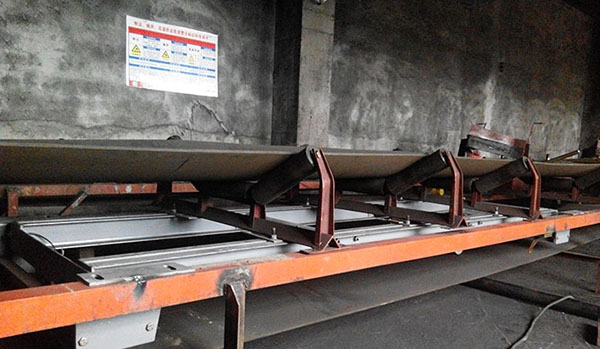

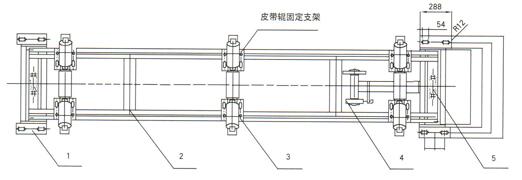

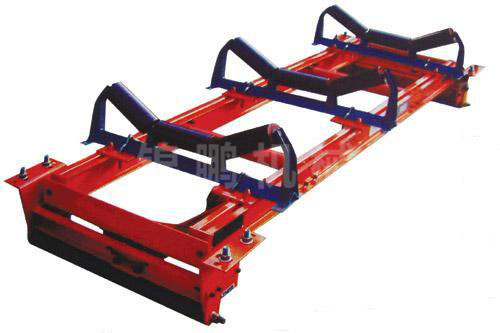

主要組成：
1.稱重架 2.稱重橋 3.托輥架 4.測速機構及測速傳感器 5.稱重傳感器
四、系統功能：
1、專用工業級控制微處理器,超強抗靜電、抗干擾，確保系統運行穩定,可靠。
2、EEROM保護參數，數據及產量可保存十年以上不會丟失。
3、采用低溫漂、低噪聲放大芯片, 確保信號穩定。
4、二路模擬量輸入，三路模擬量輸出，。模擬量輸入：最大131072個數字。
模擬量輸出：二路0～5V，一路4～20mA輸出。
5、儀表具有運行自動校零、報警自動延時停機功能。
6、儀表計量精度優于0.05%，系統精度與秤體有關，約1‰左右。
7、速度為脈沖輸入（可選擇為速度傳感器提供12V電源）。
8、可選擇本地、遠程及485控制啟動、停機。
9、0～10mA、0～20mA或4～20mA 外部設定量輸入。
10、0～10mA、0～20mA或4～20mA 當前流量輸出。
11、所有開關量輸入、輸出全光電隔離。
12、傳感器供電5V，電流150 mA。
13、繼電器輸出信號：運行、備妥、報警、上限報警、下限報警和噸累計產量。
14、儀表具有2級放大功能：一級硬件放大，二級程控放大。
15、RS-485通訊接口，采用自定協議或MODBUS通信協議，方便與PLC及其它設備聯網。
16、主機CPU、AD、DA電源相互獨立，確保輸入輸出互不擾。
五：技術指標
1、供電電源:AC220V±10％ 20W 50HZ
2、AD轉換輸入0--2.0V 對應數字0-65535
3、傳感器供電5V , 傳感器靈敏度最大2mV／V。
4、模擬量控制輸出:0-5V.
5、模擬量輸出: 2路 0-5V直流輸出1路0-20mA 直流輸出
6、外部設定量輸入：4～20Ma (0～20mA或0～10mA )
7、當前流量輸出： 4～20mA （0～20mA或0～10mA ）
8、脈沖速度輸入： 0-5000HZ
9、環境溫度： 0～45℃。
10、RS-485 通訊接口,通訊距離1200米 。
11、儀表可組網系統,組網儀表數量32臺。
12、流量、設定量單位：公斤/分或 噸/小時 ；累計量單位為噸。
六、主要技術參數：
| 型號 | 帶寬mm | 精度% | 稱重范圍t/h | 皮帶機傾角 | 稱重托輥 組 | 應用場合 | 工作電壓 |
| ICS-A | 400-1400 | ±0.3 | 1-2000 | ≤6° | 4 | 傾角較小 | 220V±10% |
| ICS-B | 400-1400 | ±0.5 | 1-2000 | ≤17° | 4 | 主皮帶輸送機 | |
| ICS-C | 400-1400 | ±0.5 | 1-2000 | ≤17° | 2 | 主皮帶輸送機 | |
| ICS-D | 400-1400 | ±0.5 | 1-2000 | ≤17° | 1 | 較短的輸送機 | |
| ICS-E | 400-1400 | ±0.5 | 1-2000 | ≤17° | 2 | 主皮帶輸送機 | |
| ICS-F | 400-1400 | ±1.5 | 1-2000 | ≤17° | 1 | 較短的輸送機 | |
| ICS-G | 400-1400 | ±2 | 1-2000 | ≤17° | 1 | 移動式輸送機 |
